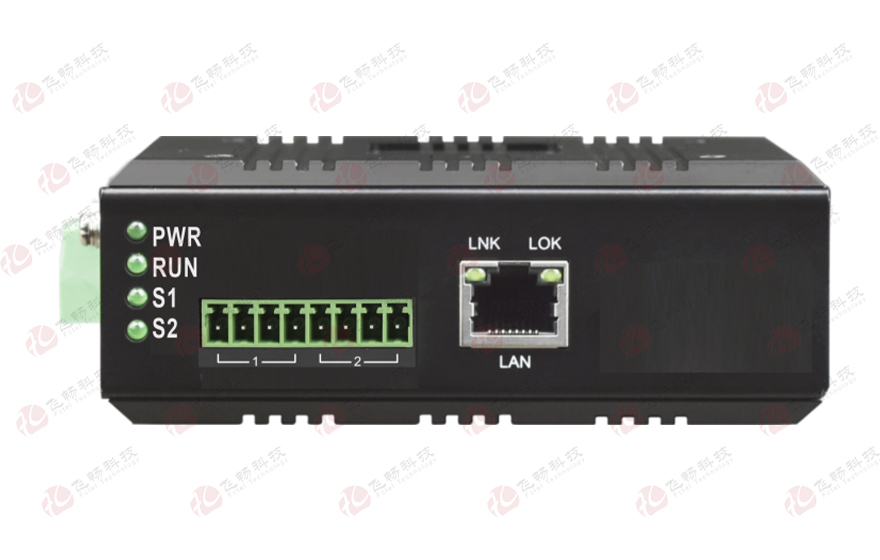

工業軌式1路CAN總線中繼器

型號：次留言

描述：工業級智能CAN總線中繼器，當CAN總線上設備節點超過110個,或者通訊距離超過10Km時,使用CAN總線中繼器可達到增加CAN總線負載節點和延長CAN總線通訊距離的作用。 兩個CAN通道可以在不同波

產品描述
工業級智能CAN總線中繼器，當CAN總線上設備節點超過110個,或者通訊距離超過10Km時,使用CAN總線中繼器可達到增加CAN總線負載節點和延長CAN總線通訊距離的作用。
兩個CAN通道可以在不同波特率下工作,符合CAN規范2.0A(11位CAN標識符)和2.0B(29位CAN標識符)，支持透明的、協議獨立的CAN消息傳輸,適用于多種應用。此外,可用于CANopen、SDS、 J1939、 DeviceNet 等各種高層協議。
本中繼器可以配置CAN消息接收濾波器,這樣可以保證只有需要的數據通過中繼器傳輸?shù)狡渌鸆AN網絡上，可通過以太網 WEB來配置，設置CAN通道波特率、CAN 消息接收濾波等,使用簡單,支持即時生效,設備配置完成后無需任何操作即可投入工作。
功能特點

◆ 采用ARM Cortex -M4，主頻 240MHz處理器；
◆ CAN總線，支持0-1Mbps線速無阻塞通信，支持波特率自動掃描匹配，支持客戶自定義波特率；
◆ 支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范;
◆ 最高發送數據流量: 8000幀/秒;最高接收數據流量: 14000 幀/秒，CAN端接收?qǐng)?bào)文時間戳精度可達1us;
◆ 每一路CAN具有6kV防雷能力，3KV光電隔離，每路CAN都帶有獨立屏蔽線地接口，采用隔離電壓3KV DC-DC電源供電，通信信號采用高速光耦隔離；
◆ CAN總線隔離器,能實現CAN網絡的中繼功能,能將不同速率的CAN網絡之間的數據存儲轉發。主要應用如下:
   ◆使用該系列產品可達到增加負載節點和延長通信距離的作用,實現網絡中繼擴容的功能;

   ◆可獨立任意配置每個通道的通訊波特率,實現不同通信波特率的CAN網絡互聯;

   ◆ 具有強大的ID過濾轉換和數據轉換功能,精確的驗收ID配置使CAN總線的負荷降到最低?；蛘咦兓囟ǖ腎D和數據,實現去除干擾數據和區別不同設備的目標;

   ◆ 具有強大的抗干擾能力,當用戶的設備CAN受到強干擾導致死.

◆ 支持1路10/100Base-T百兆以太網；支持自動交叉線檢測（MDI/MDIX）來進行WEB配置，與系統固件升級；

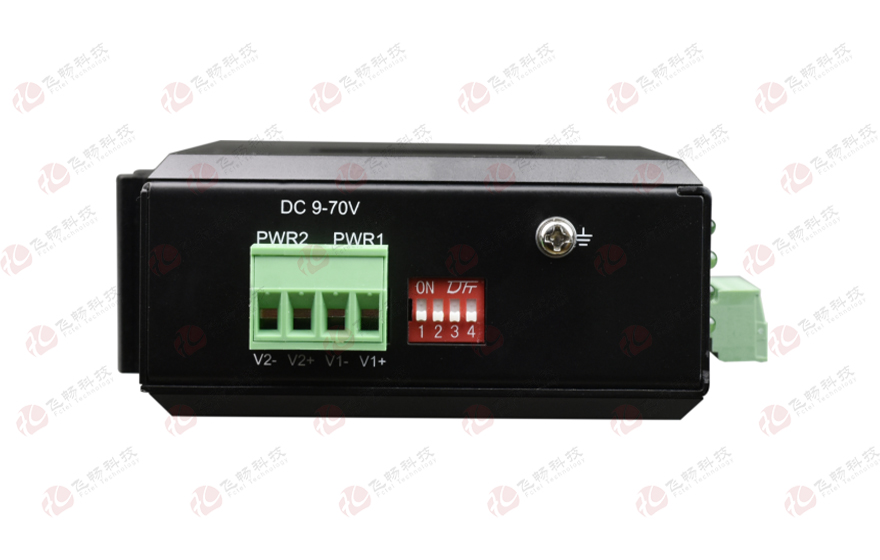

◆ 雙DC供電時（5.08接線端子）：
    ◆ 可以DC9-70V寬范圍電源供電，電源具備極性自動檢測功能，安裝時無需區分正負極；

    ◆ 支持內部隔離，冗余雙電源輸入;防反接保護

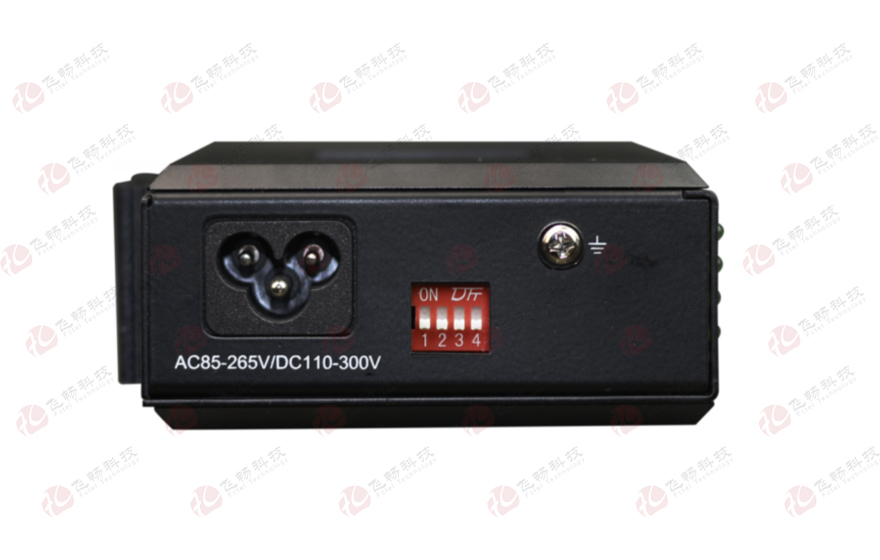

◆ AC供電時（三位梅花AC座）：
    ◆ 支持AC~85-265V交流，或DC110-300V直流寬范圍輸入

◆ 電源支持過載保護;符合工業四級電磁兼容性要求;超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;
◆ 無風扇高效散熱，降低修復時間;
◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗;,導軌或壁掛式安裝;
◆ 寬溫型：工作溫度-40℃~ +85℃;所有型號皆通過100%烤機測試;

CAN總線 銅纜的實際最大距離與速率的關系圖：

假如您有這樣的項目需求:
現場只有幾個節點，而且布線規范，拉手連接，距離也不遠，其中某臺設備價格昂貴，我想隔離保護這臺設備。 √
現場節點數很多，通信距離很遠，總線結構混亂，有星形連接，現在只要某條支線并接后，就影響原來正常的通信了。 √
現場有多個變頻器，變頻器一啟動就通信異常 了。 √
我想隔離商用充電樁CAN總線。 √
我有多個同款產品需要接入同-一個網絡，但它們使用同樣的ID,我想?yún)^(qū)別開來。 √
客戶有一套現成的系統，我需要接入他們的系統，但我只想關注它們特定的ID幀。 √
我在搭建一套新的CAN系統，想知道目前的網絡質量狀況。 √
通訊距離 最高波特率
25m 1M (終端電阻為120歐)
40m 800k (終端電阻為120歐)
70m 500k (終端電阻為120歐)
140m 250k (終端電阻為120歐)
280m 125k (終端電阻為120歐)
350m 100k (終端電阻為120歐)
450m 80k (終端電阻為120歐)
700m 50k (終端電阻為120歐)
1 km 35k (終端電阻為120歐)
2 km 18k (終端電阻為120歐)
3 km 9k (終端電阻為160歐)
4 km 7k (終端電阻為220歐)
5 km 7k (終端電阻為240歐)
6 km 6k (終端電阻為270歐)
7 km 5k (終端電阻為300歐)
8 km 5k (終端電阻為330歐)
9 km 5k (終端電阻為360歐)
10 km 5k (終端電阻為390歐)



技術參數
u 10/100M以太網接口
協    議：符合IEEE 802.3ab，IEEE 802.3z
速    率：10/100自適應m全/半雙工自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座 支持Auto-MDIX
u CAN總線 接口
標準
協議： 符合國際CAN1.0，CAN2.0標準
速率： 0～1000Kbps
物理接口： 工業3.81mm端子
CAN 定義: CANH,CANL,GND
u 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100,000小時



產品型號 FCT-C2C
產品功能描述 1路CAN總線中繼器，工業軌式，帶以太網WEB配置
業務端口描述 1-2個CAN接線端子接口，1路百兆以太網電口
電源 DC電源：
冗余雙電源輸入DC9-70V ,功耗<5W
過載保護：支持；反接保護：支持；冗余保護：支持
接入端子：4芯5.08mm間距插入式端子
AC內置電源：
AC~85-265V交流，或DC110-300V直流寬范圍輸入,功耗<5W
過載保護：支持；
接入接口：三位梅花AC座
產品尺寸 (110mm(長) x 86mm(寬) x 40.5mm(高)
安裝方式：導軌安裝、壁掛式安裝
重量 0.495Kg/臺

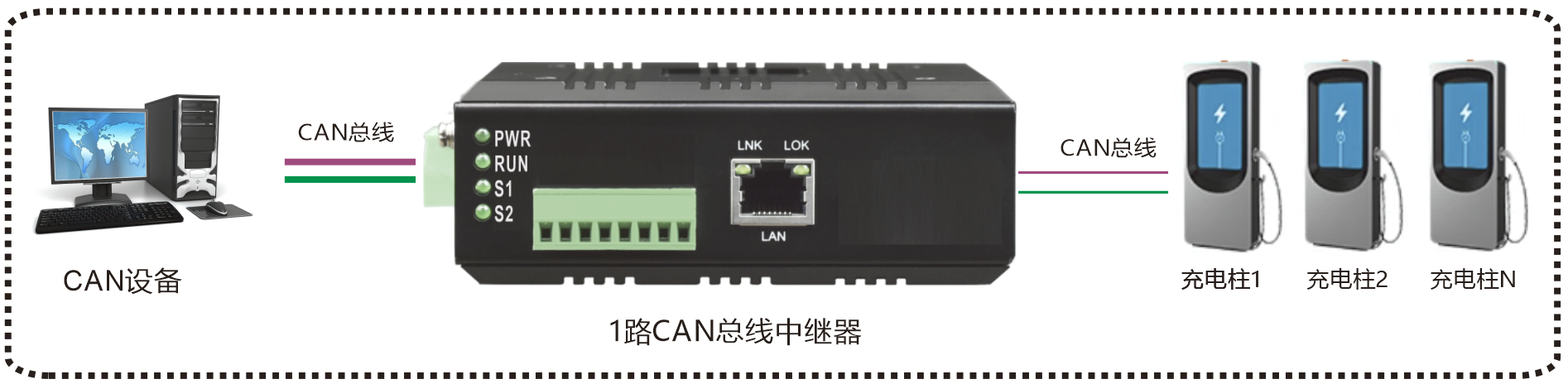

應用方案
